组串式el检测仪，光伏组串隐裂缺陷批量成像检测设备

光伏电站长期运行过程中，组件容易出现隐裂、虚焊、断栅、热斑、PID 衰减等内部缺陷，这类问题肉眼无法直接识别，会造成组串发电效率持续下降，发电量损失，严重时还会引发安全隐患。传统单块组件EL检测，需要逐块接线，检测效率低，在电站停电窗口期短的场景很难完成大面积筛查。WX-EL3组串式el 检测仪面向光伏组串开发，可对整串光伏组件一次性上电成像，快速识别组件内部隐性缺陷，成为光伏电站验收、运维检测的核心仪器。

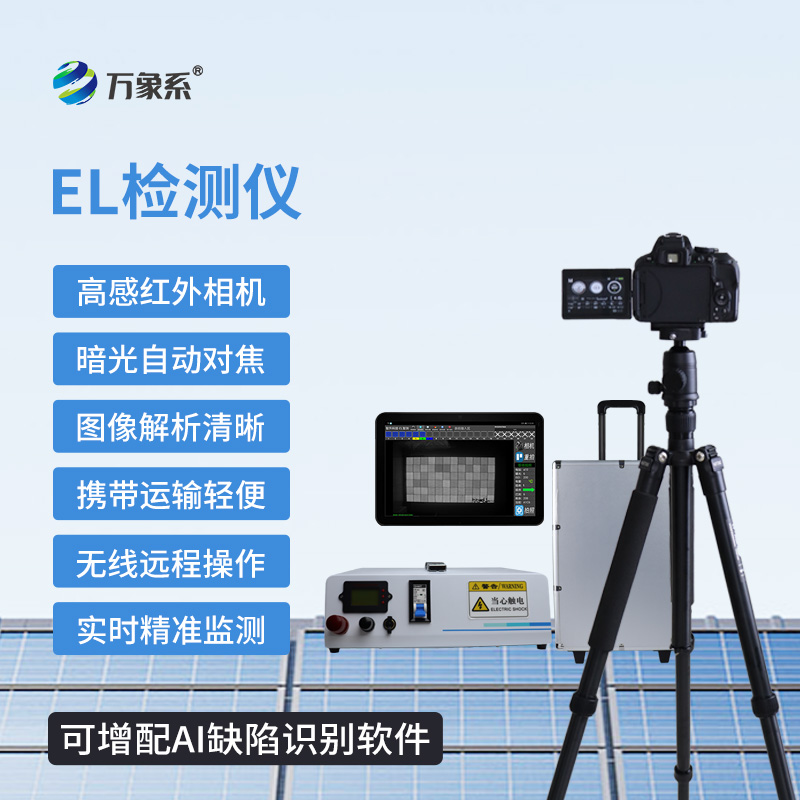

WX-EL3组串式el 检测仪依托电致发光 EL 原理，向光伏组串施加正向激励电压，电池内部电子跃迁产生红外光信号，高灵敏度红外相机采集图像，通过成像画面直观查看组件内部状态。一次检测可覆盖一整个组串内多块光伏板，一次性筛查隐裂、破片、虚焊、低效片等各类内部缺陷，无需反复拆装接线，大幅缩短现场检测时间，充分利用电站有限停电检修窗口。设备配套专业分析软件，可存储 EL 图像，标记缺陷位置，生成检测报告，用于电站验收、缺陷台账归档。

设备整体轻量化设计，主机、红外相机便于搬运携带，适配地面大型光伏电站、工商业屋顶光伏、分布式户用光伏等现场作业。仪器自带保护电路，具备过压、过流保护功能，保障检测作业人员与光伏组件安全。部分型号支持多路组串切换检测，进一步提升全站普查效率，检测图像可本地保存，也可上传至光伏运维云平台，方便远程专家复核缺陷图像。

组串式 el 检测仪广泛用于光伏电站竣工验收、定期运维巡检、故障定位排查。新建电站进场验收阶段，用于筛查到货及安装过程产生的组件隐裂；存量电站运维，定期检测排查衰减组件，定位低效组串，为组件更换、维修提供依据。对比单组件 EL 设备，组串式检测模式更适合大面积电站批量普查，减少现场人力投入，降低电站运维成本。
